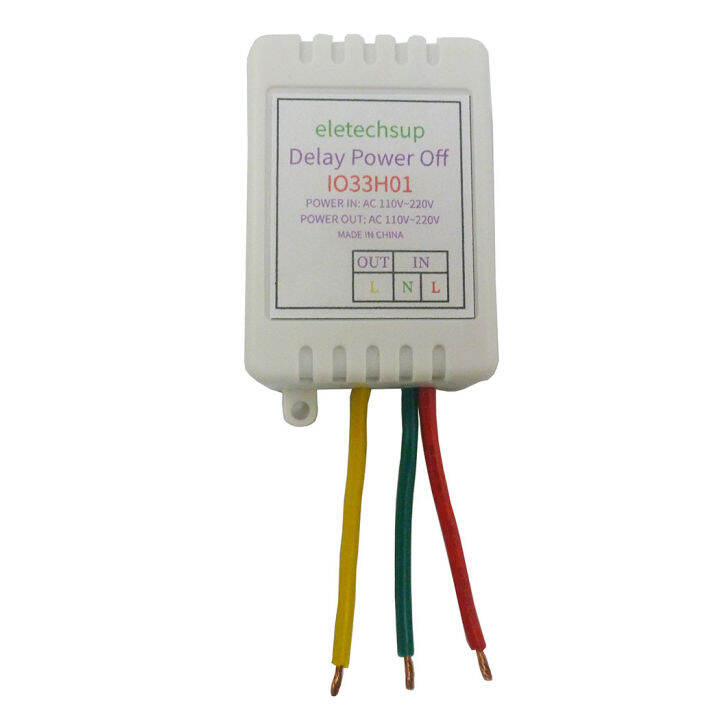

INTERRUPTOR PASTILLA TEMPORIZADO C/CABLE REF: IO33H01

Funciones:

1: Tamaño pequeño

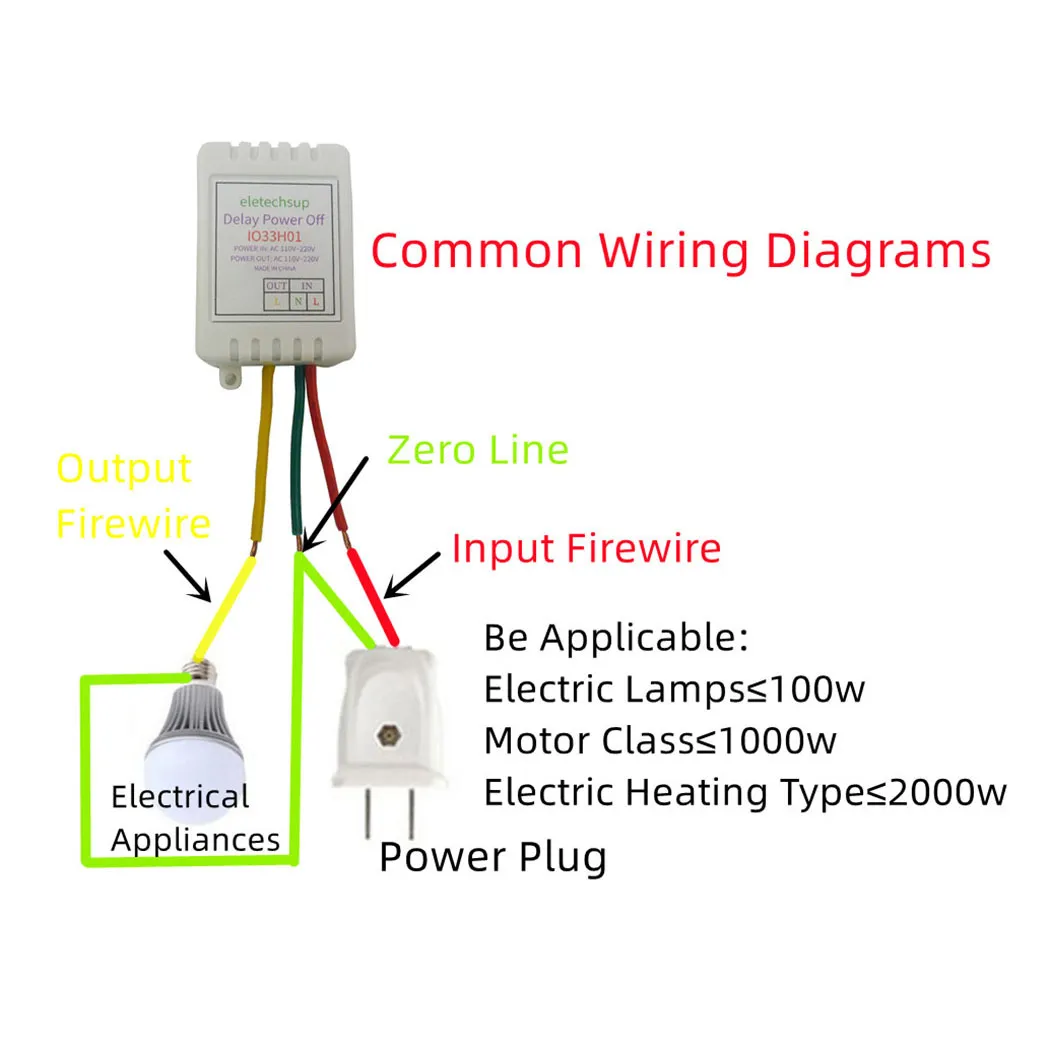

2: Fácil de usar, cableado de acuerdo con el diagrama detallado

3: rendimiento estable

4: Opcional con carcasa sin carcasa

5: Voltaje de salida: AC110-220V Voltaje de la fuente de alimentación: CA 110-220V

Características técnicas:

Corriente de salida: 7A (MAX 10A)

Consumo de energía de trabajo: 43 mA

Voltaje de salida: AC110-220V

Voltaje de la fuente de alimentación: CA 110-220V

Peso con carcasa: 29 gramos

Dimensiones con carcasa: 57×35×20mm

Peso sin cáscara: 19,1 gramos

Dimensiones sin carcasa: 44×28×16mm

Longitud de línea unificada: 50 mm

Consumo máximo de energía en espera: 12 mA

Número de canales de control: 1 salida

Temperatura de trabajo: -25 °C ~ 85 °C

Humedad de trabajo: 5% ~ 95% RH

Carcasa: carcasa de alta calidad, resistente al polvo y a la llama

Función: Retardo durante un período de tiempo para detener la fuente de alimentación

Potencia de control: lámpara incandescente de 1400 W (máx.), lámpara de ahorro de energía de 300 W (máx.)

Con indicador LED para mostrar el estado de funcionamiento (luz constante significa que está funcionando, parpadeante significa que el retraso ha terminado)

Escena aplicable: sala de estar, cocina, baño, dormitorio, pasillo, escaleras, etc.

Amplia gama de usos: como extractores, motores, enfriadores de aire, ventiladores de refrigeración, lámparas germicidas, humidificadores, calentadores, etc.

16 modos de retardo para elegir (1 minuto, 3 minutos, 5 minutos, 10 minutos, 15 minutos, 25 minutos, 30 minutos, 40 minutos, 50 minutos, 60 minutos, 90 minutos, 120 minutos, 180 minutos, 240 minutos minutos, 300 minutos, 480 minutos)

Función del módulo: Este módulo es un módulo de apagado retardado. Cuando expira el tiempo de retardo establecido, la fuente de alimentación se detiene.

Estado de funcionamiento: Después del encendido, la luz indicadora (PWR) siempre está encendida; una vez finalizado el retraso, la luz indicadora (PWR) continuará parpadeando.

Instrucciones:

(1): Establezca el tiempo que debe retrasarse (no se permite la configuración en vivo);

(2): Después de verificar que el cableado sea correcto, encienda. Después del encendido, el módulo comienza a funcionar (la luz indicadora siempre está encendida) y, cuando se acaba el tiempo, el módulo detiene la fuente de alimentación (la luz indicadora parpadea).

1. Si necesita apagar con anticipación durante el uso, puede desconectar directamente la fuente de alimentación principal del módulo.

2. Inicie el segundo retraso de tiempo: vuelva a encender.

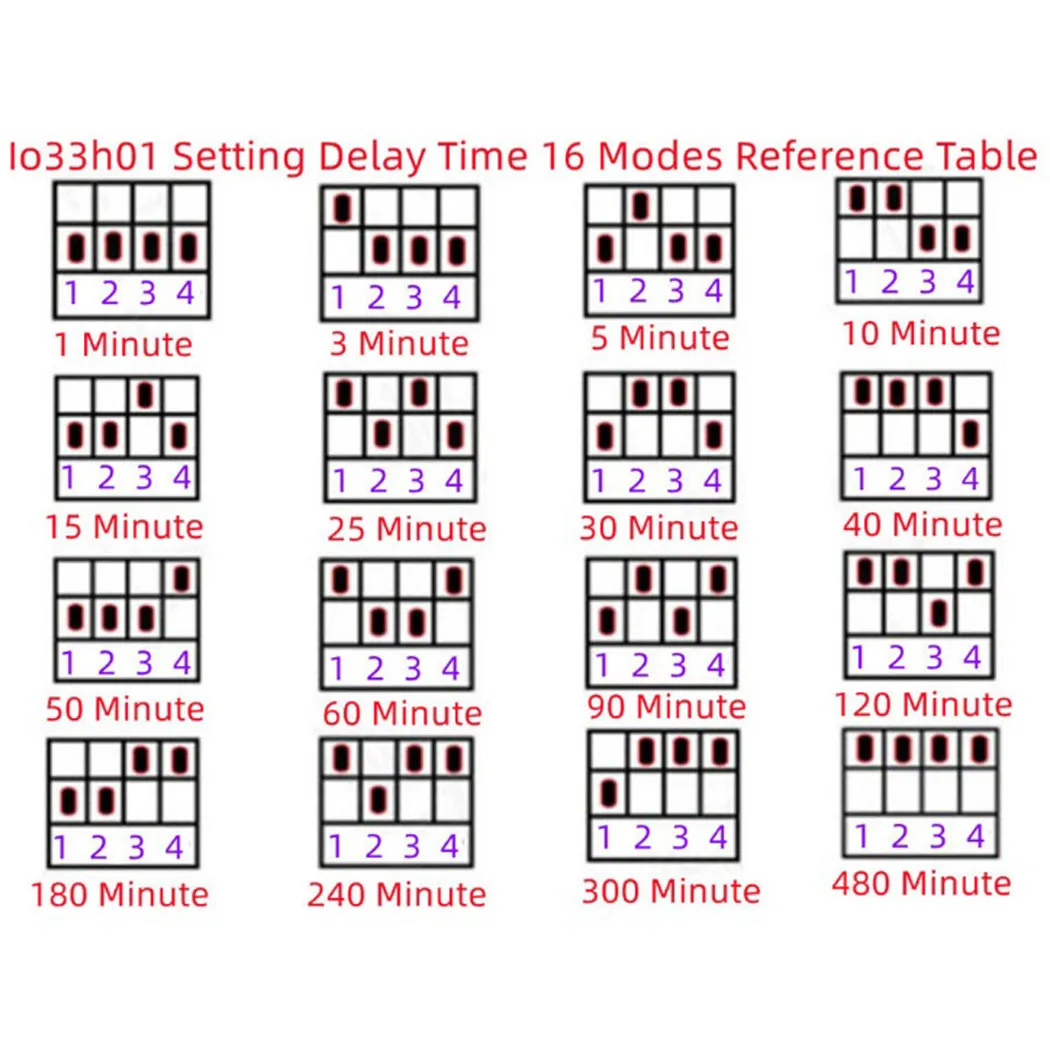

Método de selección del tiempo de retardo:

(1): Consulte la tabla de modos de retardo para seleccionar el tiempo que se retrasará;

(2): Mueva el interruptor DIP (rojo) de acuerdo con la tabla de modos de retardo;

(3): Después de la configuración, verifique el cableado y luego enciéndalo.

Nota: Cuando es necesario configurar un nuevo modo de retardo, para garantizar la seguridad personal, debe configurarse en modo de apagado y se prohíbe la operación en vivo.

Nota:

1. Debido a la diferencia de luz y pantalla, el color del artículo puede ser ligeramente diferente al de las imágenes.

2. Permita diferencias de 1-3 cm debido a la medición manual.
